ШАРОВЫЕ КРАНЫ ТИП 660 И 6606 НР-НР COMAP (ТЕХНИЧЕСКИЕ ЧЕРТЕЖИ)
Главная  Техническая документация ШАРОВЫЕ КРАНЫ ТИП 660 И 6606 НР-НР COMAP (ТЕХНИЧЕСКИЕ ЧЕРТЕЖИ) COMAP
Водоснабжение

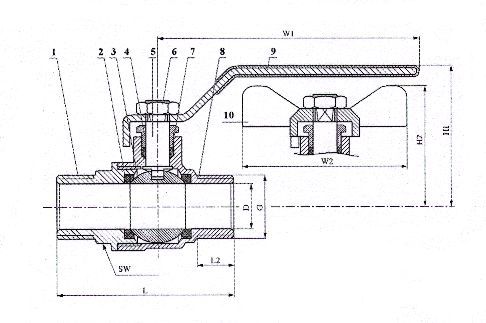

Шаровые краны полнопроходные тип 660 и 6606 COMAP
НP-НP
1. Корпус (CuZn40Pb2)
2. Уплотнительное кольцо (PTFE)
3. Шар (CuZft40Pb2)
4. Запорная гайка (CuZn40Pb2)
5. Шток (CuZn40PbZ)
6. Гайка стальная оцинкованная
7. Запорный сальник (PTFE)
8. Корпус (CuZn40Pb2)
9. Рукоятка - рычаг (сталь, PVC покрытие)
10. Рукоятка - "бабочка" (AlSi2Cu2Fe, эпоксидное покрытие)
РАЗМЕРЫ
Тип 660
|
DN / G |
Ref. |
Code Nr |
W1 |
H1 |
D |
L |
L2 |
SW |
PN |
|
3/8" |
660 |
6600030 |
89 |
43 |
10 |
49 |
10 |
17 |
30 |
|
1/2" |
660 |
6600040 |
100 |
50,3 |
14 |
60 |
13 |
22 |
30 |
|
3/4" |
660 |
6600060 |
100 |
53,8 |
19 |
66,5 |
13,5 |
27 |
30 |
|
1" |
660 |
6600080 |
120 |
61,5 |
25 |
77,5 |
15 |
34 |
30 |
|
1"1/4 |
660 |
6600100 |
120 |
67 |
32 |
91,5 |
17 |
43 |
30 |
|
1"1/2 |
660 |
6600120 |
140 |
79 |
38 |
103 |
17,5 |
49 |
30 |
|
2" |
660 |
6600160 |
140 |
89 |
50 |
119 |
31 |
61 |
30 |
Тип 6606
|
DN / G |
Ref. |
Code Nr |
W2 |
H2 |
D |
L |
L2 |
SW |
PN |
|
3/8" |
6606 |
6600030 |
49 |
34 |
10 |
49 |
10 |
17 |
30 |
|
1/2" |
6606 |
6600040 |
57 |
40,8 |
14 |
60 |
13 |
22 |
30 |
|
3/4" |
6606 |
6600060 |
57 |
44,3 |
19 |
66,5 |
13,5 |
27 |
30 |
|
1" |
6606 |
6600080 |
65 |
53 |
25 |
77,5 |
15 |
34 |
30 |
|
