Технический паспорт Дисковый поворотный затвор с ручкой
Применение: вода, воздух, кислоты и тп.
Общие технические характеристики
Разработан по норме NF EN 593
Тип ТЕКФЛАЙ с гладкими проушинами предназначен для установки на трубопроводах.
100 % герметичность в двух направлениях.
Строительные длины согласованно нормами NF EN 12266-1.
Два типа седловых уплотнений:
• Форма уплотнения «кольцо», которое обеспечивает полную герметичность (седловое
уплотнение может быть приклеено к корпусу для применения в вакууме).
• Конструкция с внутренним усилением синтетической смолой позволяет уменьшить
поворотный момент.
Шток состоит из двух частей, что позволяет значительно уменьшить коэффициент потери
давления, благодаря уменьшенной толщине диска и его форме, особенно в малых размерах
от DN 40 до DN 100 диаметров.
Диск прошел специальную механическую обработку по краю,
что обеспечивает уменьшение усилия и постоянство
значения величины поворотного момента.
Прочно посаженный шток. Прокладки на оси из нержавеющей стали покрыты PTFE.
Заменяемое седловое уплотнение. Верхний фланец по ISO 5211.
Рычаг: Ковкий чугун, очень прочный: зубчатый сектор, закрытие на замок, регулирование.
Ручка, закрывающаяся на замок, легко заменяется на регулирующую ручку, без демонтажа.

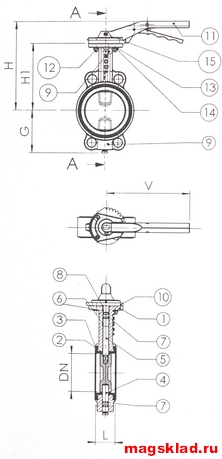

ИСПОЛНЕНИЕ
|
15 |
1 |
Винт |
Нержавеющая сталь А2 |
|
14 |
2 |
Гайка |
Нержавеющая сталь А2 |
|
13 |
2 |
Шайба |
Нержавеющая сталь А2 |
|
12 |
2 |
Болт |
Нержавеющая сталь А2 |
|
11 |
1 |
Ручка |
Ковкий чугун |
|
10 |
1 |
Зубчатый сектор |
Алюминий |
|
9 |
2 |
Шпонка |
Нержавеющая сталь |
|
8 |
1 |
Прокладка |
NBR |
|
7 |
2 |
Кольцевая прокладка |
NBR |
|
б |
2 |
Направляющая втулка |
Сталь покрытая тефлоном |
|
5 |
1 |
Верхний шток |
Нержавеющая сталь 416 Х12CrS13 |
|
4 |
1 |
Нижний шток |
Нержавеющая сталь 416 Х12CrS13 |
|
3 |
1 |
Манжета |
Жаростойкий ЭПДМ |
|
2 |
1 |
Диск |
Ковкий чугун (EN-GJS-400-15) |
|
1 |
1 |
Корпус |
Чугун (EN-GJL-250) |
|
Rep. |
№ |
Описание |
Материал |
Техническая документация ТЕХНИЧЕСКИЙ ПАСПОРТ. ДИСКОВЫЙ ПОВОРОТНЫЙ ЗАТВОР TECOFI VP 3448-02
